Tranzistor je na prvý pohľad maličká súčiastka s tromi vývodmi, ale v skutočnosti je to „srdce“ modernej elektroniky. Bez tranzistorov by neexistovali počítače, smartfóny ani väčšina zariadení, ktoré denne používame. Tento článok vám úplne laicky, krok za krokom a bez zbytočného technického žargónu vysvetlí, čo tranzistor robí, z čoho sa skladá a ako si jeho fungovanie môžete predstaviť vlastnou fantáziou či pomocou jednoduchých prirovnaní.
Čo je tranzistor a prečo je taký dôležitý
Tranzistor je elektronická súčiastka, ktorá zvláda dve základné úlohy: funguje ako spínač (zapína a vypína prúd) a ako zosilňovač (zosilňuje slabý signál na silnejší). V elektronike teda plní podobnú funkciu, ako v bežnom živote vypínač svetla a megafón dokopy. Dokáže ovládať veľký prúd pomocou malého riadiaceho signálu, čo z neho robí absolútne kľúčový prvok v digitálnych aj analógových obvodoch.
Dôležitosť tranzistora vyplýva z toho, že je extrémne malý, rýchly a spoľahlivý. V jednom modernom procesore sú miliardy tranzistorov na ploche menšej ako poštová známka. Všetky spolu pracujú ako armáda mikroskopických spínačov, ktoré sa neuveriteľnou rýchlosťou zapínajú a vypínajú, a tým vytvárajú logické operácie, výpočty a spracovanie informácií. Tam, kde kedysi museli byť rozmerné elektrónky, dnes stačí drobný čip.
Bez tranzistora by sa vývoj elektroniky prakticky zastavil na úrovni 50. rokov minulého storočia. Počítače by boli obrovské, nespoľahlivé a extrémne energeticky náročné. Tranzistor umožnil zmenšiť zariadenia, znížiť spotrebu energie a zároveň zvýšiť výkon. Vďaka nemu máme v mobile výkonnejší „počítač“, než aký mal celý svet pri prvých letoch do vesmíru.
Z čoho sa tranzistor skladá a ako vyzerá
Tranzistor má vo väčšine prípadov tri základné vývody (nožičky). Pri bipolárnom tranzistore sa volajú emitor, báza a kolektor, pri MOSFET-e sú to gate (brána), drain (odvod) a source (zdroj). Každý z týchto vývodov má presnú úlohu – jeden je „vstup“, cez ktorý riadime tranzistor, druhý je „výstup“, cez ktorý tečie hlavný prúd, a tretí je referenčný bod alebo zdroj prúdu.

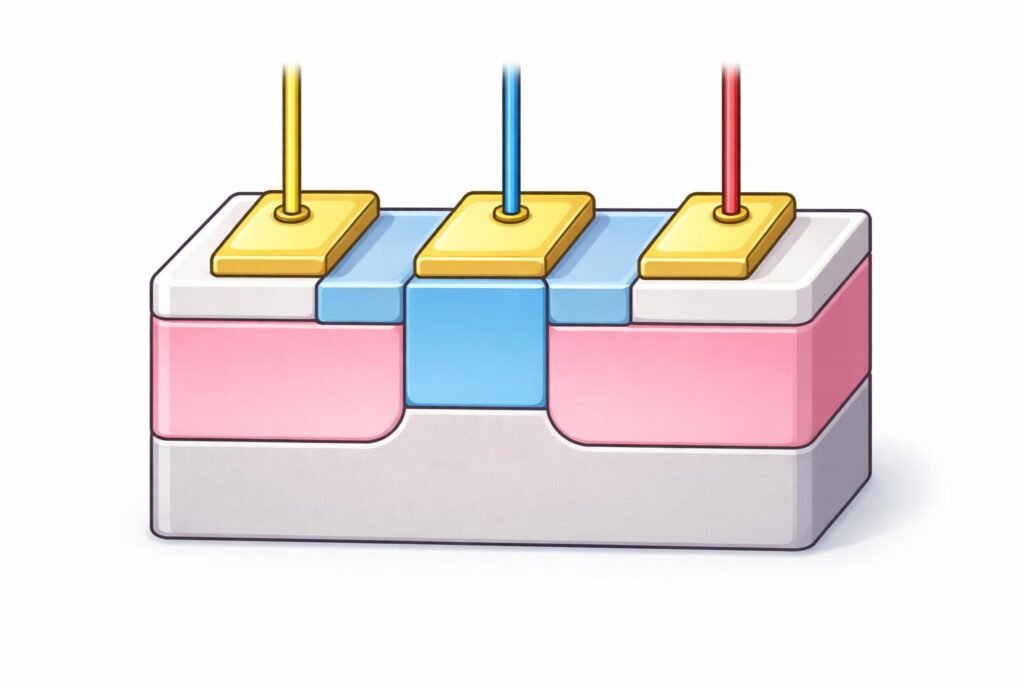

Vo vnútri je tranzistor vytvorený z polovodičového materiálu, najčastejšie kremíka. Tento materiál je špeciálne „pridopovaný“ (obohatený o nečistoty), aby sa v ňom dali vytvoriť oblasti typu N (s prebytkom elektrónov) a P (s nedostatkom elektrónov). Práve kombináciou týchto oblastí vzniká funkčný tranzistor, ktorý reaguje na malé zmeny napätia či prúdu riadiaceho vstupu.
Nižšie je jednoduchá tabuľka, ktorá zhrňuje základné časti bipolárneho tranzistora a ich úlohu:
| Časť tranzistora | Označenie | Úloha pre začiatočníka |
|---|---|---|
| Emitor | E | „Zdroj“ nosičov náboja, odkiaľ prúd vychádza |
| Báza | B | Riadiaci vstup, malý prúd tu ovláda veľký prúd |
| Kolektor | C | „Zberač“ prúdu, cez ktorý ide hlavný prúd |
Rozdiel medzi tranzistorom a obyčajným spínačom
Obyčajný mechanický spínač (napr. vypínač svetla) má iba dve stavy: zapnutý (spojené kontakty) a vypnutý (rozpojené kontakty). Tranzistor síce tiež vie pracovať v týchto dvoch stavoch, ale zároveň môže fungovať aj v „medzistavoch“, kde prúd iba čiastočne prechádza. To je dôležité napríklad pri zosilňovaní signálov.
Mechanický spínač ovládate fyzicky – prstom. Tranzistor ovládate elektricky – malým prúdom alebo napätím. Vďaka tomu je možné tranzistory zapínať a vypínať extrémne rýchlo a automaticky bez akéhokoľvek pohyblivého dielu.
Spínač je väčšinou určený len na ručné alebo jednoduché použitie (svetlo, zásuvka). Tranzistor tvorí stavebný prvok zložitých obvodov – od zosilňovačov cez spínané zdroje až po procesory.
Mechanický spínač má pohyblivé časti, ktoré sa časom opotrebujú, iskriace kontakty a obmedzenú životnosť pri veľkom počte zopnutí. Tranzistor nemá žiadne mechanicky pohyblivé časti, takže vydrží milióny až miliardy prepnutí bez výrazného opotrebenia.
Mechanický spínač je bežne relatívne pomalý a pre elektroniku s vysokou frekvenciou by bol úplne nevhodný. Tranzistor dokáže prepínať v nanosekundách, čo je dostatočne rýchle aj pre moderné vysokofrekvenčné obvody.
V jednoduchosti: keď potrebujete zapnúť lampu, stačí spínač; keď potrebujete postaviť zosilňovač, logický obvod alebo počítač, nevyhnete sa tranzistoru.
Ako tranzistor zosilňuje signál v obvode
Zosilňovanie v tranzistore si môžete predstaviť ako „ovládanie veľkej brány malým kľúčom“. Malý prúd (alebo napätie) privádzaný na riadiacu nožičku (bázu alebo gate) spôsobí, že tranzistor prepustí podstatne väčší prúd medzi dvoma zvyšnými nožičkami (kolektor–emitor alebo drain–source). Vstupný signál je teda malý, výstupný veľký – a to je zosilnenie.
V prípade bipolárneho tranzistora je typické, že malý prúd tečúci do bázy riadi veľký prúd tečúci z kolektora do emitoru. Pomer medzi týmito prúdmi sa volá zisk (beta). Ak má tranzistor zisk 100, znamená to, že prúd bázy je 100-krát menší než prúd kolektora. S malým signálom teda vieme ovládať výstup, ktorý dokáže napríklad rozsvietiť LED pás alebo ovládať reproduktor.
Pri MOSFET-e je riadenie ešte „jemnejšie“ – gate prakticky takmer neodoberá prúd, ovláda sa najmä napätím. To znamená, že vstupný obvod takmer nezaťažujeme a napriek tomu dokážeme zapínať a vypínať veľký prúd na výstupe. Preto sú MOSFET-y veľmi obľúbené v spínaných zdrojoch, regulátoroch motorov a všade tam, kde sa pracuje s vyššími prúdmi a potrebujeme efektívne spínanie.
Typy tranzistorov: NPN, PNP a MOSFET pre laikov
U bipolárnych tranzistorov sa najčastejšie stretnete s typmi NPN a PNP. Rozdiel medzi nimi je v tom, akým smerom tečie prúd a aké napätia musia byť na jednotlivých vývodoch, aby sa tranzistor otvoril (viedol prúd). Typ NPN je „pozitívnejší“ – používa sa často tak, že emitor je na nižšom potenciáli (napr. GND), kolektor je na vyššom (napr. +5 V cez zaťaženie) a malý prúd do bázy tranzistor zapína.
MOSFET je iný typ tranzistora, ktorý sa neriadi prúdom, ale napätím na gate. Pre laikov je zaujímavé, že gate je oddelená tenkou izoláciou, takže do nej takmer netečie prúd – je to skôr „elektrické dotknutie“ než priamy prietok elektrónov. MOSFET-y sa delia na N-kanálové (N-channel) a P-kanálové (P-channel), podobne ako bipolárne tranzistory na NPN a PNP.
Tu je jednoduchá tabuľka na porovnanie týchto typov z laického pohľadu:
| Typ tranzistora | Laické použitie / predstava | Kedy ho typicky použijete |
|---|---|---|
| NPN | „Zapni prúd, keď do bázy pustím malý prúd“ | Bežné spínanie LED, relé, malých motorov |
| PNP | „Zapni prúd z plusu, keď bázu stiahnem k zemi“ | Špeciálne zapojenia, horná strana napájania |
| N-MOSFET | „Zapnem, keď na gate dám vyššie napätie než na source“ | Spínanie väčších prúdov, výkonové aplikácie |
| P-MOSFET | „Zapnem, keď dám gate na nižšie napätie než source“ | Horné spínanie (high side), špeciálne regulátory |
Praktický príklad použitia tranzistora v zapojení

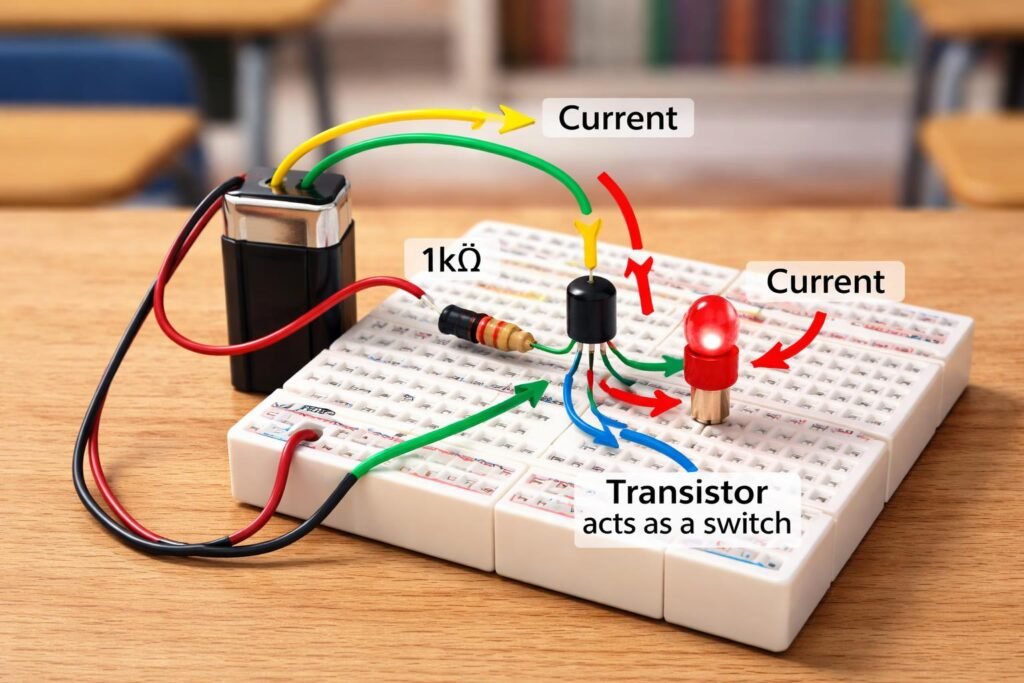

Predstavte si, že máte mikrokontrolér (napr. Arduino), ktorý dáva na výstupe maximálne 20 mA prúdu a 5 V napätia. Chcete však spínať LED pásik, ktorý potrebuje 12 V a prúd stovky mA. Priame pripojenie by zničilo mikrokontrolér. Riešením je vložiť medzi mikrokontrolér a LED pás tranzistor, ktorý bude fungovať ako „elektrický sluha“ – malý signál z Arduina bude ovládať veľký prúd do LED pásu.
Zapojenie môže vyzerať takto: emitor NPN tranzistora pripojíte na GND, kolektor na mínusovú svorku LED pásu a plus LED pásu na +12 V. Do bázy tranzistora dáte rezistor (napr. 1 kΩ) a ten pripojíte na výstup Arduina. Keď Arduino výstup nastaví na HIGH (5 V), tečie malý prúd do bázy, tranzistor sa otvorí a LED pás sa rozsvieti. Keď výstup dá na LOW (0 V), tranzistor sa zatvorí a pás zhasne.
Veľkou výhodou takéhoto riešenia je, že mikrokontrolér je chránený – nepreteká ním veľký prúd, všetku „ťažkú prácu“ robí tranzistor. Zároveň môžete veľmi rýchlo meniť stav výstupu (napríklad PWM moduláciou) a tým regulovať jas LED pásu bez zložitej mechaniky. Podobný princíp použijete aj pri riadení relé alebo menších motorčekov.
Najčastejšie chyby pri zapájaní tranzistora
Zámena vývodov tranzistora (kolektor, báza, emitor alebo gate, drain, source). Každý typ a každý konkrétny obal tranzistora má iné poradie nožičiek, takže je dôležité vždy si prečítať datasheet alebo aspoň nájsť schému vývodov. Nesprávne pripojenie často vedie k tomu, že tranzistor vôbec nefunguje, alebo sa dokonca zničí.
Chýbajúci odpor v báze bipolárneho tranzistora. Ak bázu pripojíte priamo na výstup mikrokontroléra bez rezistora, môže tiecť príliš veľký prúd a zničíte buď tranzistor, alebo výstup mikrokontroléra. Malý odpor (napr. stovky až tisíce ohmov) obmedzí prúd na bezpečnú hodnotu.
Použitie nevhodného typu tranzistora pre dané napätie a prúd. Každý tranzistor má maximálne napätie a prúd, ktoré zvládne. Ak ho prekročíte, tranzistor sa prehrieva alebo priamo prepáli – vždy je lepšie mať rezervu.
Zlé zapojenie spoločnej referencie (GND). Pri spínaní záťaže s iným napätím (napr. +12 V pre LED pás a +5 V pre mikrokontrolér) musia mať obidve vetvy spoločnú zem. Ak ich neprepojíte, tranzistor môže „nechápať“ riadiaci signál, pretože napätia sa nebudú mať k čomu vzťahovať.
Zabudnutá ochranná dióda pri spínaní cievok (relé, motor). Cievky pri vypnutí vytvárajú spätné napäťové špičky, ktoré vedia tranzistor poškodiť. Dióda zapojená paralelne k cievke (tzv. flyback dióda) tieto špičky bezpečne pohltí.
Podcenenie chladenia pri výkonových tranzistoroch. Ak cez tranzistor tečie väčší prúd a má na sebe väčší úbytok napätia, mení sa časť energie na teplo. Bez chladiča sa môže rýchlo prehriať a zničiť, aj keď je z hľadiska maximálneho prúdu „na papieri“ ešte v limite.
Tipy, ako si fungovanie tranzistora predstaviť

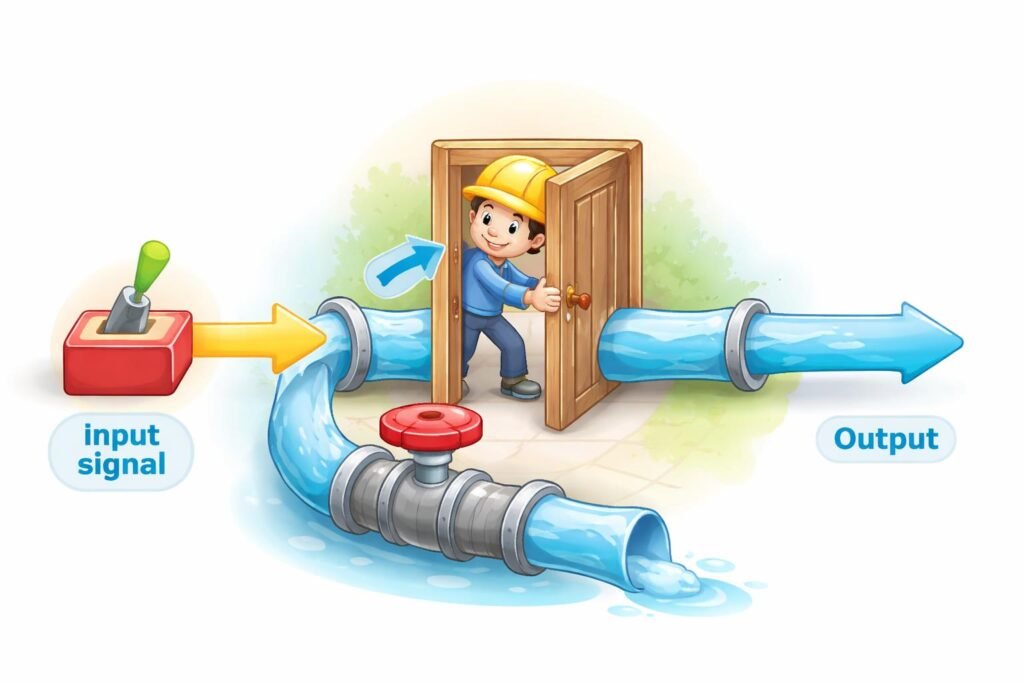

Jedno z najčastejších prirovnaní je vodovodný kohútik. Predstavte si, že prúd v tranzistore je voda v potrubí a riadiaca nožička je rukoväť kohútika. Malým pohybom ruky (malý signál) ovládate veľký tok vody (veľký prúd). Zosilňovanie znamená, že slabý signál má vplyv na silný tok energie.
Ďalšie užitočné prirovnanie je relé v kombinácii s mechanickým spínačom. Relé používa malú cievku (malý prúd), ktorá prepína veľké kontakty (veľký prúd). Tranzistor robí niečo podobné, ale čisto elektronicky, bez pohyblivých častí. Vďaka tomu je tichý, rýchly a môže byť extrémne malý.
Napokon si tranzistor môžete predstaviť aj ako „riaditeľa dopravy“ na križovatke. Báza alebo gate dostáva pokyny (signál) a podľa nich otvára alebo zatvára cestu pre prúd medzi kolektorom a emitorom (alebo drainom a sourcom). Keď prichádza silný „prúd áut“, riaditeľ dopravy (tranzistor) rozhoduje, či prejdú, alebo zostanú stáť – a to iba na základe slabého signálu z riadiaceho systému.
Zhrnutie: čo by ste si mali z tohto článku odniesť
Tranzistor je základná elektronická súčiastka, ktorá funguje ako spínač a zosilňovač zároveň. Ovláda veľký prúd pomocou malého signálu, a práve preto je nepostrádateľný v moderných elektronických zariadeniach. Namiesto mechanických pohybov pracuje s elektrónmi, takže je rýchly, spoľahlivý a môže byť veľmi malý.
Základné typy, s ktorými sa stretnete, sú bipolárne tranzistory (NPN, PNP) a MOSFET-y (N-kanál a P-kanál). Pre začiatočníkov stačí vedieť, že NPN a N-MOSFET sa často používajú na „spodné“ spínanie (low side), zatiaľ čo PNP a P-MOSFET na „horné“ (high side). Kľúčové je nikdy nezabudnúť na správne zapojenie vývodov, odpor v báze (pri bipolárnych) a spoločnú zem pri riadení z mikrokontroléra.
Ak si fungovanie tranzistora predstavíte ako vodovodný kohútik, riaditeľa dopravy alebo elektrického „sluhu“, ktorý malým príkazom ovláda veľký tok energie, veľa vecí vám hneď začne dávať zmysel. Od tohto bodu je už len krok k prvým jednoduchým zapojeniam – spínanie LED, relé či motorčeka – a praktickou skúsenosťou si všetko pekne upevníte.
Často kladené otázky a stručné odpovede
🙂 Ako zistím, ktoré nožičky tranzistora sú báza, emitor a kolektor?
Najspoľahlivejší spôsob je pozrieť si datasheet konkrétneho typu tranzistora (napr. „BC547 pinout“). Ak datasheet nemáte, často pomôže aj rýchle vyhľadávanie podľa označenia na púzdre. Nikdy nespoliehajte iba na odhad, poradie nožičiek sa môže pri rôznych púzdrach líšiť.
🤔 Potrebujem pri každom bipolárnom tranzistore odpor v báze?
Prakticky áno. Odpor v báze obmedzuje prúd, ktorý do nej tečie. Bez neho môže tiekť príliš veľký prúd a zničiť tranzistor alebo riadiaci obvod (napr. výstup mikrokontroléra). Typické hodnoty sú v rozsahu niekoľko stoviek až niekoľko kiloohmov, podľa napätia a požadovaného prúdu.
💡 Kedy mám použiť MOSFET a kedy NPN tranzistor?
NPN tranzistor je vhodný na jednoduché, menšie prúdy a základné spínanie, kde vám neprekáža menšia účinnosť. MOSFET je lepší pri vyšších prúdoch a tam, kde záleží na účinnosti a zahievaní (napr. spínané zdroje, motory, LED pásy). MOSFET tiež menej zaťažuje riadiaci obvod, lebo gate takmer neodoberá prúd.
🔋 Prečo musia mať mikrokontrolér a spínaný obvod spoločnú zem?
Aby tranzistor „videl“ správne napätia. Napríklad, keď Arduino pošle na výstup 5 V, musí to byť 5 V voči rovnakej zemi, ktorú používa aj tranzistor a spínaná záťaž. Ak by zem nebola spoločná, napäťové úrovne by sa nesprávne vztiahli a tranzistor by nemusel vôbec reagovať.
🛡️ Ako ochrániť tranzistor pri spínaní relé alebo motora?
Použite tzv. flyback diódu paralelne k cievke relé alebo motoru (zvyčajne v opačnom smere, než tečie prúd pri bežnej prevádzke). Keď prúd vypnete, cievka vytvorí spätné napätie – dióda ho „skratovane“ pohltí a zabráni tomu, aby tranzistor dostal napäťový náraz, ktorý ho môže zničiť.
Tranzistor môže na začiatku pôsobiť ako záhadná trojnožková súčiastka, no ak si ho predstavíte ako riaditeľa veľkého toku energie, ktorý poslúcha malé elektrické povely, pochopíte jeho podstatu pomerne rýchlo. Najlepšou cestou k istote je pár jednoduchých pokusov – napríklad spínanie LED alebo relé s mikrokontrolérom – pri ktorých uvidíte na vlastné oči, ako malý signál ovláda veľký prúd. S týmto základným pochopením už máte pevný odrazový mostík k zložitejším obvodom a celému fascinujúcemu svetu elektroniky.
