Prevádzka ohýbacieho stroja patrí medzi kľúčové činnosti v kovovýrobe aj v menších dielňach. Správne nastavenie, dodržiavanie bezpečnostných zásad a pochopenie možností stroja rozhodujú o kvalite ohybu, rýchlosti práce a bezpečnosti obsluhy. Tento návod vám krok za krokom vysvetlí, ako ohýbací stroj bezpečne a efektívne používať, či už v priemyselnom prostredí alebo v malej dielni.
Základná charakteristika a typy ohýbacích strojov
Ohýbací stroj je zariadenie určené na tvarovanie materiálu – najčastejšie plechu, profilov alebo tyčí – pomocou riadeného ohybu. Základom každého stroja je pevný rám, ohýbací nástroj (razník a matrica pri lisovacích brzdách) a mechanizmus, ktorý vyvíja tlak na materiál. Výsledkom je presný ohyb pod zadaným uhlom a v požadovanej pozícii, bez poškodenia alebo nadmerného narušenia materiálu.
Rozlišujeme viacero typov ohýbacích strojov podľa spôsobu pohonu aj podľa oblasti použitia. V priemysle dominujú hydraulické a CNC ohraňovacie lisy, ktoré umožňujú opakovateľnú presnosť, programovanie postupnosti ohybov a integráciu do automatizovaných liniek. V menších dielňach sa častejšie používajú ručné alebo mechanické ohýbačky, kde je dôraz na jednoduchú obsluhu, mobilitu a nižšie obstarávacie náklady.
Dôležitým parametrom pri výbere stroja je maximálna hrúbka a dĺžka ohýbaného materiálu, ako aj pevnosť a typ materiálu (oceľ, nerez, hliník a pod.). K tomu sa pridáva presnosť nastavenia dorazov, možnosť použitia rôznych nástrojov a príslušenstva či rýchlosť práce. Správny výber typu ohýbacieho stroja výrazne ovplyvní efektivitu výroby aj kvalitu konečného produktu.
Bezpečnostné zásady pred spustením stroja
Pred samotným spustením ohýbacieho stroja je nevyhnutné venovať pozornosť bezpečnosti obsluhy, strojného zariadenia aj okolia. Mnohé úrazy vznikajú práve pri zanedbaní predbežných kontrol, nesprávnom používaní ochranných prvkov alebo pri práci bez osobných ochranných pomôcok. Nasledujúce zásady by mali byť súčasťou každej internej smernice aj dennej praxe.
Základné bezpečnostné zásady (výber)
- Overiť technický stav stroja pred každou zmenou
- Používať predpísané osobné ochranné pracovné prostriedky (OOPP)
- Dbať na správnu organizáciu pracoviska a odstraňovať prekážky z okolia stroja
Kontrolný zoznam pred spustením (bullet list)
-
Skontrolovať:
- funkčnosť núdzového vypínača
- účinnosť svetelnej zábrany / bezpečnostných krytov (ak sú prítomné)
- stav hydrauliky (úniky oleja, tlak) alebo pneumatického systému
- upevnenie a stav nástrojov (razník, matrica, segmenty)
- čistotu pracovnej plochy (odstránené triesky, odpad, voľné predmety)
-
Overiť:
- správne nastavenie dorazov a dorazových pravítok
- zvolený program na CNC paneli (pri CNC strojoch)
- nastavenie tlaku, rýchlosti a zdvihu podľa materiálu
-
Zaistiť:
- že v pracovnom priestore nie sú ďalšie osoby
- viditeľnú signalizáciu chodu stroja (svetelná / zvuková)
- že obsluha je preukázateľne zaškolená na daný typ stroja
Vzorová bezpečnostná tabuľka pred spustením
| Oblasť kontroly | Čo skontrolovať | Frekvencia | Poznámka |
|---|---|---|---|
| Núdzové prvky | STOP tlačidlo, svetelná závora, kryty | Pred každým štartom | Nesmie sa obísť alebo vyradiť |
| Mechanický stav | Upevnenie nástrojov, vôľa, praskliny | Denne | Vizuálna a hmatová kontrola |
| Hydraulika/pneumatika | Úniky, tlak, zvuky čerpadla/kompresora | Denne | V prípade odchýlok odstaviť stroj |
| Elektrická inštalácia | Káble, konektory, istenia | Týždenne | Kontrola poverenou osobou |
| OOPP obsluhy | Okuliare, rukavice, obuv, prípadne chrániče | Pred každou smenou | Nahradiť poškodené kusy |

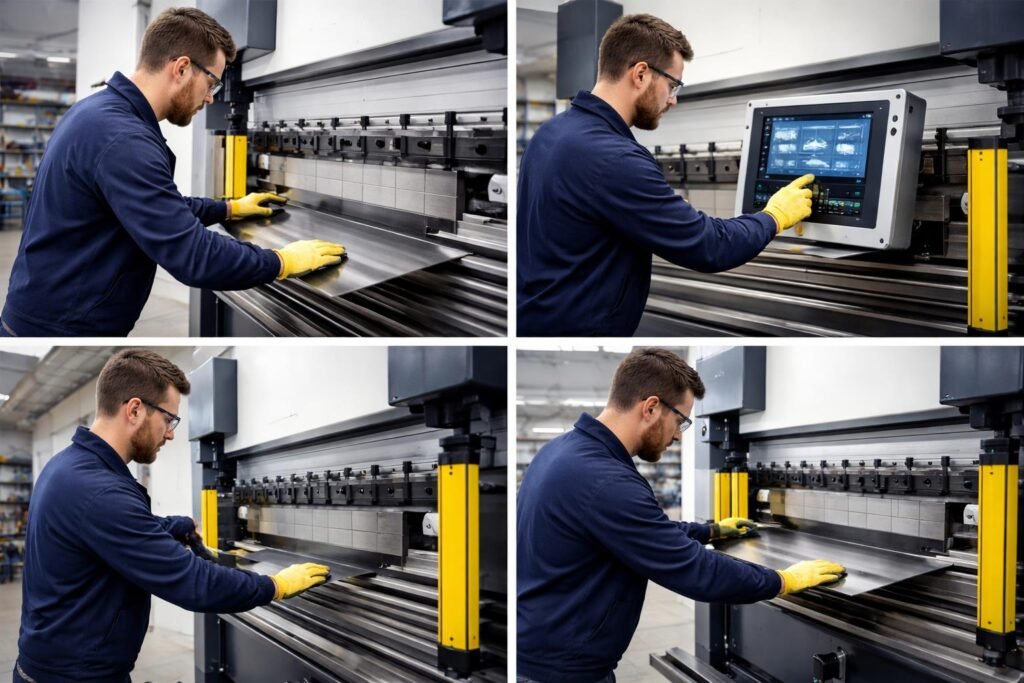

Krok za krokom: správne nastavenie ohybu
Správne nastavenie ohybu je základom presnej a opakovateľnej výroby. Odvíja sa od typu materiálu, jeho hrúbky, dĺžky ohybu a požadovaného uhla. Pred samotným začiatkom práce je nutné poznať technickú dokumentáciu výrobku (výkres) a tabuľkové hodnoty minimálneho polomeru ohybu a dovoleného pretvorenia materiálu.
Hlavné kroky nastavenia ohybu (pre každý ohyb)
- Zvoliť vhodný nástroj:
- typ razníka a matrice podľa hrúbky a druhu materiálu
- správnu šírku V-drážky pri ohraňovacom lise
- Nastaviť dorazy:
- dĺžku výstupku, vzdialenosť ohybu od hrany
- polohu zadných alebo bočných dorazov
- Nastaviť parametre ohybu:
- požadovaný uhol ohybu
- zdvih berana (hĺbku ponoru razníka)
- rýchlosť a tlak ohybu podľa odporúčaní výrobcu
Podrobný postup (bullet list)
- Príprava:
- vyčistiť kontaktné plochy nástroja aj materiálu
- skontrolovať rozmer a kvalitu polotovaru (hrúbka, dĺžka, rovninnosť)
- Predbežná skúška:
- vykonať skúšobný ohyb na odpadovom kuse rovnakého materiálu
- zmerať uhol a prípadne korigovať hĺbku alebo spätné odpruženie
- Sériová výroba:
- uložiť nastavenia (pri CNC strojoch) pre ďalšie použitie
- pravidelne vizuálne a meraním overovať prvé kusy v sérii
- priebežne kontrolovať opotrebenie nástroja a stabilitu uhla
Orientačná tabuľka nastavenia ohybu (ilustračná)
| Hrúbka plechu (oceľ) | Odporúčaná šírka V-drážky | Približný min. polomer ohybu | Poznámka |
|---|---|---|---|
| 0,8 – 1,0 mm | 6 – 8 mm | 1,0 – 1,5 × hrúbka plechu | Vhodné pre jemné ohyby a kryty |
| 1,5 – 2,0 mm | 10 – 12 mm | 1,5 – 2,0 × hrúbka plechu | Bežné strojárske diely |
| 3,0 – 4,0 mm | 16 – 20 mm | 2,0 – 3,0 × hrúbka plechu | Vyšší tlak, dbať na stabilitu stroja |
| 5,0 – 6,0 mm | 25 – 32 mm | 3,0 – 4,0 × hrúbka plechu | Priemyselné a konštrukčné diely |
Priemyselné a dielenské využitie v praxi
Ohýbacie stroje sú súčasťou takmer každého odvetvia spracovania kovov – od jemnej plechovej výroby až po ťažké oceľové konštrukcie. V priemyselnom prostredí sa často používajú vo viacstupňových linkách, kde nadväzujú na vysekávanie, laserové rezanie alebo zváranie. CNC ohraňovacie lisy umožňujú rýchle preprogramovanie a výrobu malých aj veľkých sérií s vysokou opakovateľnosťou.
V dielenskom prostredí je ohýbací stroj často univerzálnym zariadením, na ktorom sa vyrábajú prototypy, kusové zákazky alebo opravy. Menšie ručné ohýbačky plechu, segmentové ohýbačky či profi ohýbačky profilov umožňujú flexibilnú prácu bez zdĺhavého programovania. Dôraz je tu na rýchle nastavenie, jednoduchosť obsluhy a možnosť rýchleho prispôsobenia sa rôznym úlohám.
Pri rozhodovaní medzi priemyselným a dielenským riešením treba zohľadniť nielen technické parametre, ale aj spôsob organizácie práce. Pri veľkých sériách sa oplatí automatizácia a CNC programovanie, pri kusovej výrobe zasa univerzálnosť a krátky čas prestavby. V oboch prípadoch však platí, že kvalitný ohýbací stroj a dobre vyškolená obsluha výrazne znižujú zmetkovitosť a zvyšujú produktivitu.
Často kladené otázky a odpovede používateľov
🙂 Ako zistím, aký typ ohýbacieho stroja potrebujem?
Výber závisí od hrúbky, dĺžky a typu materiálu, ktorý chcete ohýbať, a od počtu kusov. Pre sériovú výrobu a vyššiu presnosť sa hodí hydraulický alebo CNC ohraňovací lis. Pre dielenské využitie a kusovú výrobu často postačí ručná alebo mechanická ohýbačka plechu. Užitočné je porovnať požadovanú kapacitu s technickým listom stroja a pripočítať si minimálne 20–30 % výkonovej rezervy.
🤔 Čo robiť, keď nedosiahnem požadovaný uhol ohybu?
Najprv skontrolujte, či je správne zvolená šírka V-drážky alebo nástroj a či je materiál skutočne tej hrúbky, s ktorou počítate. Následne upravte hĺbku ponoru razníka (zdvih) alebo korekciu uhla v programe CNC. Pri materiáloch s väčším spätným odpružením môže byť potrebné „preohýbať“ o niekoľko stupňov viac, ako je výsledný požadovaný uhol.
🛠 Ako často mám robiť údržbu ohýbacieho stroja?
Základná denná údržba zahŕňa čistenie pracovných plôch, kontrolu viditeľných únikov a vizuálnu kontrolu nástrojov. Týždenne alebo mesačne (podľa odporúčania výrobcu) by sa mala vykonať dôkladnejšia kontrola hydrauliky, mazania, elektrických spojov a bezpečnostných prvkov. Raz ročne je vhodný odborný servisný zásah, vrátane kalibrácie a merania geometrie stroja.
🧾 Ako predchádzať poškodzovaniu materiálu pri ohýbaní?
Používajte vhodné nástroje s primeraným polomerom a šírkou V-drážky, aby nedochádzalo k nadmernému pretvoreniu okraja materiálu. Dbajte na čistotu povrchov nástroja, aby na nich neboli nečistoty alebo otrepy, ktoré môžu materiál poškriabať. Pri citlivých povrchoch (leštený nerez, lakovaný plech) je vhodné použiť ochranné fólie alebo špeciálne nástroje s povrchovou úpravou.
📏 Prečo sa mi uhol ohybu líši pri rovnakom nastavení?
Príčinou býva nerovnomerná hrúbka materiálu, odlišná pevnosť v rôznych dávkach alebo opotrebenie nástrojov. Rozdiel môže spôsobovať aj teplota prostredia a zahrievanie hydrauliky pri dlhšej prevádzke. Pomáha pravidelná kontrola prvých kusov z každej novej dávky materiálu a podľa potreby jemná korekcia parametrov ohybu.
Správna prevádzka ohýbacieho stroja stojí na troch pilieroch: dôslednom dodržiavaní bezpečnostných zásad, presnom nastavení parametrov ohybu a pravidelnej údržbe zariadenia. Ak si osvojíte uvedené postupy a budete ich systematicky uplatňovať, dosiahnete kvalitné, opakovateľné výsledky pri minimálnej poruchovosti a maximálnej bezpečnosti. Či už pracujete v priemyselnom závode alebo v malej dielni, ohýbací stroj sa tak stane spoľahlivým základom vašej kovovýroby.
